От исправности электродвигателя зависит долговечность оборудования, которое он приводит в движение, а также – непрерывность и отсутствие простоев технологического процесса. Классический метод запуска электродвигателя пускателем несет в себе два основных вредных фактора.

1. Высокие 6...7-кратные пусковые токи, а при тяжелых пусках и до 10 крат, оказывающие негативное влияние на питающую сеть.

2. Ударные механические воздействия на шестерни редукторов и приводных механизмов вместе с неуправляемостью технологическим процессом во время запуска электродвигателя.

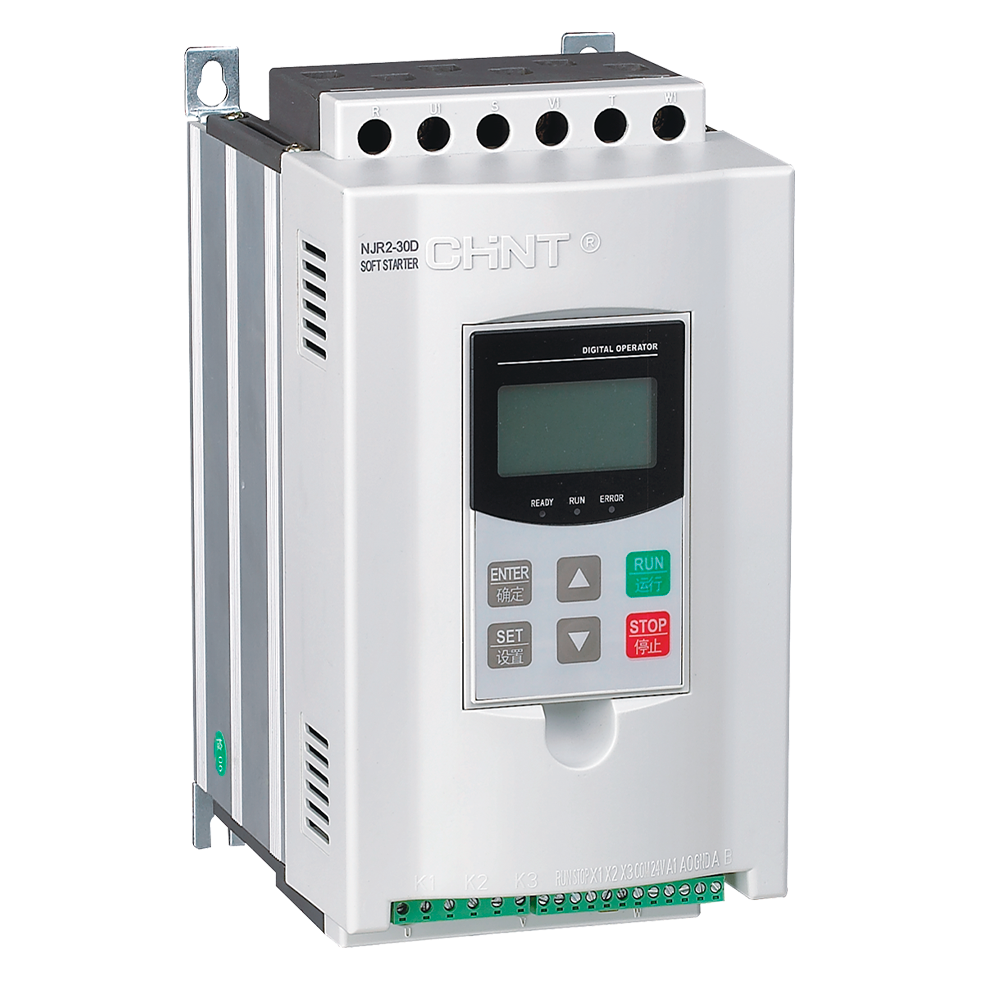

Избежать этих проблем позволяют устройства плавного пуска (УПП) CHINT NJR2, которые удерживают параметры двигателей при запуске в безопасных пределах.

CHINT NJR2 позволяют плавно запускать электродвигатели, выводить их на номинальную скорость с заданным темпом, плавно останавливать их и ограничивать скачки пускового тока до уровня приемлемого для распределительной сети.

ФУНКЦИИ ЗАЩИТЫ CHINT NJR2

Кроме управления запуском электродвигателя NJR2 обеспечивают максимальный комплекс защиты, как собственной, так и электродвигателя.

~ Контроль тока недогрузки.

~ Защита от перегрева ППП.

~ Защита от потери фазы на входе и на выходе.

~ Защита от дисбаланса фазных токов.

~ Защита от короткого замыкания в нагрузке.

~ Защита от перегрузки по току.

~ Защита от перенапряжения или пониженного напряжения.

~ Защита от длительного пуска.

~ Защита двигателя от перегрузки (классы 30, 20, 10, 10 А, 2).

Устройства плавного пуска CHINT NJR2 используется совместно с байпасными контакторами CHINT серий NC1, NC2 и NXC.

СФЕРЫ ПРИМЕНЕНИЯ CHINT NJR2

1. Механизмы различного назначения, требующие плавного пуска и остановки, например,

насосы для перекачивания воды и технологических продуктов.

2. Конвейеры, дробилки, мешалки, мельницы.

3. Центрифуги, вентиляторы с большой инерционной массой и т. д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CHINT NJR2

Линейка NJR2 рассчитана на мощности от 7,5 до 315 кВт. Имеет 4 режимов запуска. Может управляться как дискретными сигналами, так и через последовательный интерфейс связи Modbus.

➤ Трехфазное напряжение питания: 380 В (± 15%), 50/60 Гц (± 2%).

➤ Диапазон мощности: 7,5-315 кВт.

➤ Номинальный рабочий ток: 15-579 А.

➤ Ограничение пускового тока le: 50-500%.

➤ Диапазон рабочих температур, ᵒС: -10...+40.

➤ Высота над уровнем моря: ≤1000 м (номинальный ток); >1000 м (снижение тока на 0.5% каждые 100 м).

➤ Соответствие стандартам: IEC 60947-4-2.

ДОПОЛНИТЕЛЬНЫЕ ОСОБЕННОСТИ CHINT NJR2

● 4 режима запуска:

- пусковой режим с токоограничением;

- линейное изменение напряжения;

- постепенное нарастание тока,

- линейное изменение напряжения + токоограничение двойным контуром регулирования.

● Встроенная защита двигателя, например, защита от перегрузки, коротких замыканий, обрыва фазы, перенапряжения и т.д.

● Съемный пульт управления, который можно установить на двери шкафа.

● Жидкокристаллический дисплей с отображением информации на английском языке.

● Современный алюминиевый корпус, который обеспечивает охлаждение устройства.

● Интерфейс RS485, релейные выходы.

● Регистрация информации об авариях.

Чтобы выбрать и заказать CHINT NJR2, перейдите в каталог.
