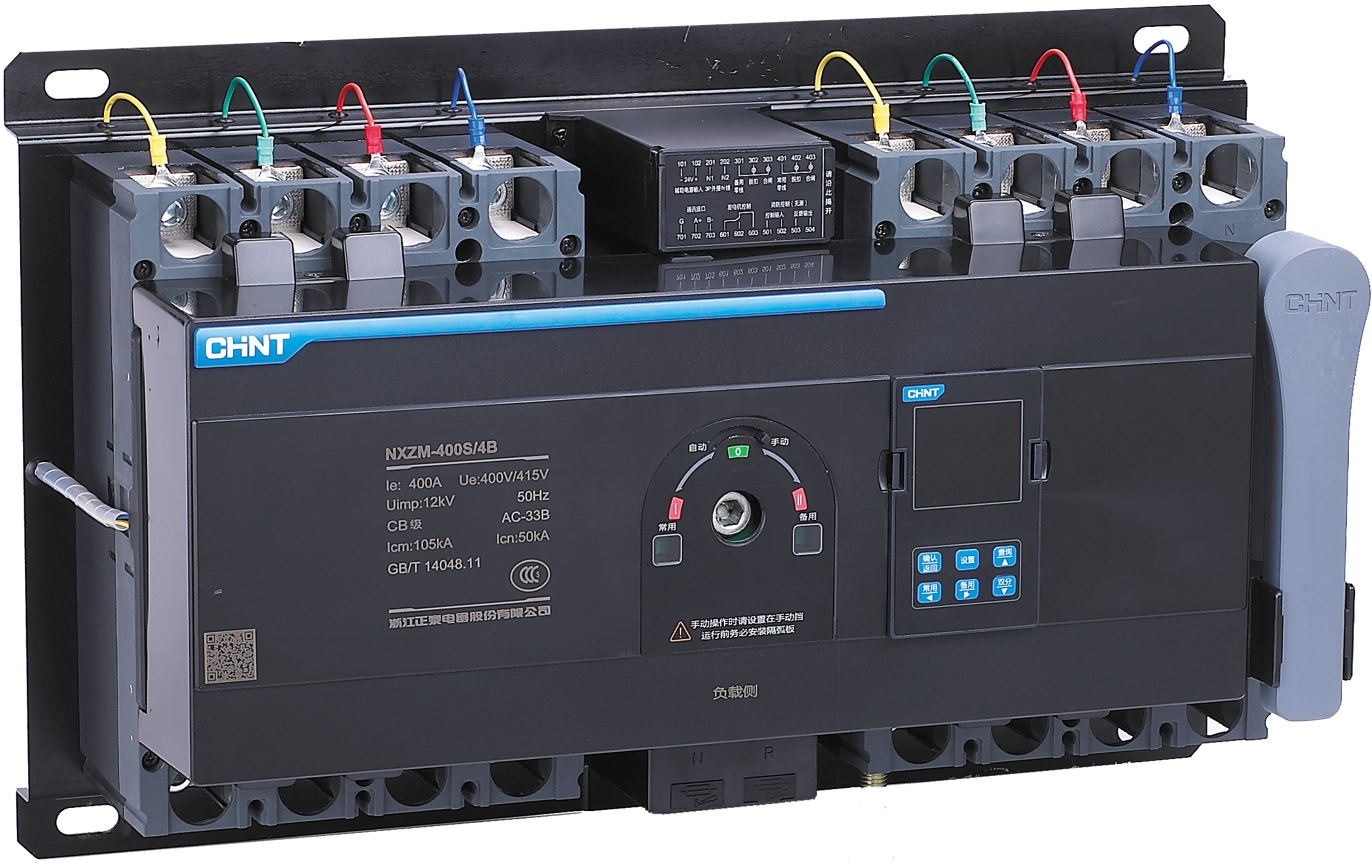

Сегодня поговорим о системах гарантированного электроснабжения, в которых основным элементом выступают устройства автоматического ввода резерва (АВР). CHINT NXZM – комплектные устройства АВР, построенные на базе автоматических выключателей в литом корпусе серии NXM.

АВР CHINT серии NXZM является аналогом и фактически обновленным поколением устройств АВР CHINT серии NZ7, хорошо зарекомендовавших себя на украинском рынке. Серия NXZM отличается компактными размерами, современным дизайном и улучшенными техническими характеристиками. Например, максимальный номинальный ток – до 800А, номинальная способность к отключению токов КЗ – до 50 кА (для устройств с индексом S).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВР NXZM (в зависимости от типоразмера)

➤ Типоразмеры, А: 63, 125, 160, 250, 400, 630, 800.

➤ Тип установленных выключателей: NXM.

➤ Тип контроллера: микропроцессорный.

➤ Количество полюсов: 3P/4Р.

➤ Номинальный ток ln, А: 10, 16, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 225, 250, 315, 350, 400, 500, 800.

➤ Номинальное рабочее напряжение Ue, В: 400/415, 50 Гц.

➤ Номинальное напряжение изоляции Ui, B: АС 800 – АС 1000.

➤ Номинальное импульсное напряжение Uimp, кВ: 8.

➤ Категория использования: АС-33В.

➤ Номинальная способность включения токов КЗ lcm, кА: 52.5; 73.5; 100.

➤ Номинальная способность отключения токов КЗ lcn, кА: 25; 35; 50.

➤ Рабочее время переключения контактов, с: от 2.8 до 4х(1±10%).

➤ Номинальное напряжение в цепи управления (напряжение питания) Us, B: 230/240, 50 Гц.

➤ Диапазон напряжения управления Ue: 85-110%.

➤ Соответствие стандартам: IEC/EN 60947-1; IEC/EN 60947-6-1.

СФЕРЫ ПРИМЕНЕНИЯ АВР NXZM

1. Объекты инфраструктуры.

2. Гражданское строительство.

3. Складские помещения.

4. Предприятия и объекты промышленности.

ФУНКЦИИ АВР NXZM

NXZM может работать в 2х режимах: «сеть-сеть» и «сеть-генератор» (подключается сухой опрокидывающийся контакт). На ЖК-дисплее отображаются все параметры сети. Также предусмотрена возможность организации обратной связи с противопожарной системой и ряд других важных функций.

~ Три режима работы: «сеть-сеть» (приоритет первого ввода), «сеть-сеть» (равноценность вводов), «сеть-генератор».

~ Индикация параметров сети.

~ Функция прямой и обратной связи с противопожарной системой.

~ Защита от перегрузки.

~ Защита от короткого замыкания.

~ Эргономичный ручной привод с возможностью фиксации ручки управления на корпусе устройства.

~ Работа в автоматическом и ручном режимах.

СЪЕМНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Одна из ключевых особенностей устройств NZXM – съемная панель управления, на которой расположен жидкокристаллический LED дисплей с кнопками. Благодаря этому, панель управления может размещаться как на самом устройстве, так и выноситься на дверцы шкафа для удобства эксплуатации и визуального контроля за работой устройства. При этом устройства NXZM по умолчанию комплектуются кабелями-удлинителями.

ВЫСОКИЕ ХАРАКТЕРИСТИКИ СПОСОБНОСТИ К ОТКЛЮЧЕНИЮ

Способность к отключению токов КЗ устройств NZXM – до 50 кА с индексом S, и до 75 кА – с индексом Н соответственно. В среднем, это на 15-20 кА выше, чем у предыдущей серии АВР NZ7. Таких высоких показателей удалось добиться за счет применения более современных автоматических выключателей в литом корпусе серии NXM.

УЛУЧШЕННАЯ КОМПАКТНОСТЬ

Блок управления расположен над мотор-приводом между автоматическими выключателями, при этом блок питания с предохранителями для защиты – под мотор-приводом, панель управления устанавливается на крышке устройства. Для улучшения эргономики съемная рукоятка для ручного управления находится справа в специальном держателе. Это позволило сделать устройство более компактным, чем любой из имеющихся аналогов. К примеру, сравнивая устройства NZXM с NZ7 в габарите 630А, удалось выиграть 75 мм в ширину. Таким образом, одно из главных преимуществ комплектных устройств АВР – компактность стала еще более актуальной.

ОРГАНЫ УПРАВЛЕНИЯ И ЛОГИКА МЕНЮ

Блок управления отображает:

- действующие значения напряжения (пофазно) на обоих вводах;

- режим работы устройства;

- какой из двух вводов – рабочий;

- индикация параметров сети (символ ввода светится постоянно, если напряжение находится в пределах заданных параметров или мигает – если напряжение находится за пределами этих параметров);

- индикация отсчета времени задержки при ухудшении параметров сети;

- сигнал о срабатывании автоматического выключателя по защите (перегрузка, КЗ).

Блок управления включает в себя шесть кнопок. Нажав кнопку SET, оператор попадает в меню настроек.

А1 – уставка основного ввода по пониженному напряжению (160…200 В).

А2 – уставка основного ввода по повышенному напряжению (240…290 В).

А3 – задержка перевода устройства на резервный ввод (0…180 с).

А4 – уставка резервного ввода по пониженному напряжению (160…200 В).

А5 – уставка резервного ввода по повышенному напряжению (240…290 В).

А6 – задержка перевода устройства обратно на основной ввод (0…180 с).

А7 – задержка запуска генератора (0…180 с). Для корректной работы требуется дополнительный источник питания для контроллера DC 24 В/0,5 A, при отсутствии дополнительного источника – время задержки 0 с.

А8 – задержка остановки генератора (0…180 с).

А9 – выбор режима работы АВР: работа от основного ввода с автоматическим возвратом; два равнозначных ввода; режим работы с генератором.

В завершение отметим еще одно важное преимущество серии NXZM, а именно новый габарит – 800 А. Согласитесь, что с новым габаритом заметно расширяются и возможности применения устройств NXZM для обеспечения работы гарантированного электроснабжения.
