Тепловые реле предназначены для защиты электродвигателей от токовой̆ перегрузки. Но почему их называют тепловыми?

Как известно, при токовой̆ перегрузке температура проводника повышается, в результате чего выделяется тепло. При этом в основе тепловых реле на каждой фазе установлены биметаллические пластины. При чрезмерном нагревании пластины изменяют свое положение и образуют разрыв в электрической цепи.

⠀

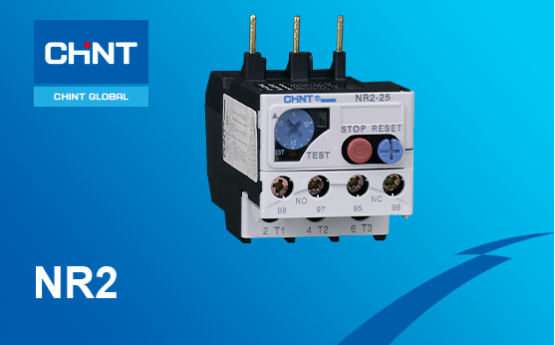

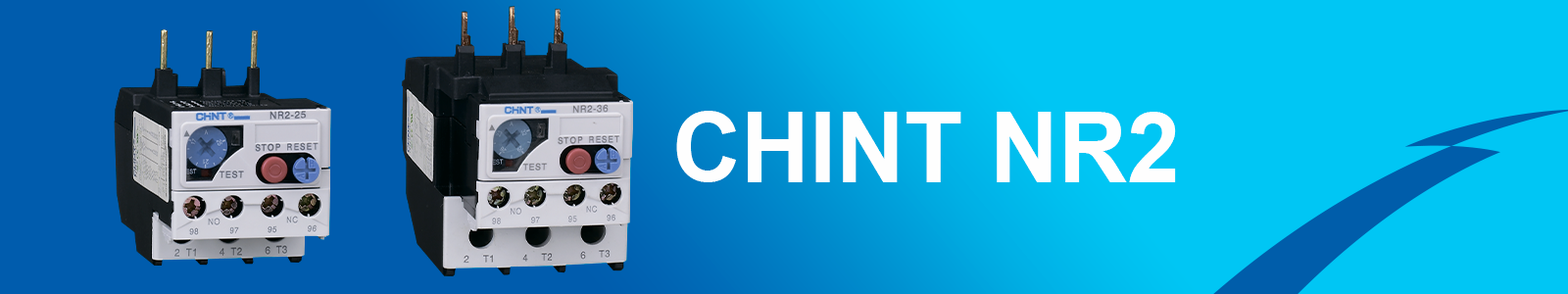

Тепловые реле СHINT серии NR2 работают по аналогичному принципу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ NR2

➤ Номинальный ток: от 0,1 до 630 А.

➤ Электрические характеристики: до 690 В АС частотой 50/60 Гц.

➤ Класс защиты: 10А.

⠀

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ NR2

⠀

~ Защита от выпадения фазы.

~ Регулировка тока срабатывания.

~ Автоматическое и ручное повторное включение.

~ Температурная компенсация.

~ Индикация срабатывания защиты.

~ Кнопки «TEST» та «STOP».

~ Вспомогательные контакты: 1 Н.В. + 1 Н.З.

~ Термо-биметаллические расцепители в 3-х полюсах.

~ Сертификация KEMA, CE, UL, RCC.

Тепловые реле СHINT серии NR2 можно установить непосредственно на электромагнитные контакторы CHINT серий NC1 и NC2 или на DIN-рейку с помощью специального монтажного блока.

Токи перегрузки, проходящие через обмотку статора двигателя, могут нанести непоправимый ущерб двигателю и, как следствие, технологическому процессу, в котором задействован данный двигатель. Поэтому, очень важно, всегда взвешенно и технически верно подходить к вопросу защиты электродвигателей. В этом вам помогут тепловые реле CHINT NR2 и контакторы NC1 и NC2.
