До вашої уваги новий проект автоматизації для підтримки мікроклімату приміщень фарбувальних камер для столярного виробництва, виконаний нашими партнерами ТОВ «РАЙЗ ІНЖИНІРИНГ».

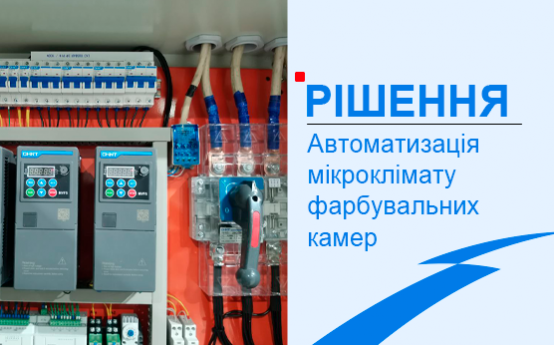

Щит зібраний для двох камер фарбування. Для регулювання швидкості асинхронних двигунів використано чотири перетворювачі частоти серії  NVF5: два перетворювача регулюють  швидкість вентиляторів, що нагнітають повітря в камерах фарбування, а два інших – регулюють  швидкість витяжних вентиляторів. Робота перетворювачів контролюється ПЛК таким чином, щоб у камерах завжди був надлишковий тиск – для запобігання потрапляння пилу на дерев’яні деталі або вироби, які фарбуються у камерах.

Крім того, за допомогою  датчиків температури, вологості та тиску контролюється мікроклімат і, відповідно, вже за допомогою контакторів серії NC1 регулюється температура теплоносія для підігріву повітря перед подачею у камери. Управління відбувається в автоматичному режимі, проте можливий і ручний режим роботи – панель управління виконана за допомогою кнопок серії  NP8.

Для захисту електричних  кіл  встановлені модульні автоматичні вимикачі серії  NXB-63, а для відключення всієї електроустановки і забезпечення видимого розриву при обслуговуванні встановлений вимикач навантаження-роз’єднувач серії NH40.

Всі елементи схеми змонтовані у металевий щит IP54 із монтажною платою серії NXW5.
