Вашему вниманию новый проект автоматизации для поддержания микроклимата помещений покрасочных камер для столярного производства, реализованный нашими партнерами ООО «РАЙЗ ИНЖИНИРИНГ».

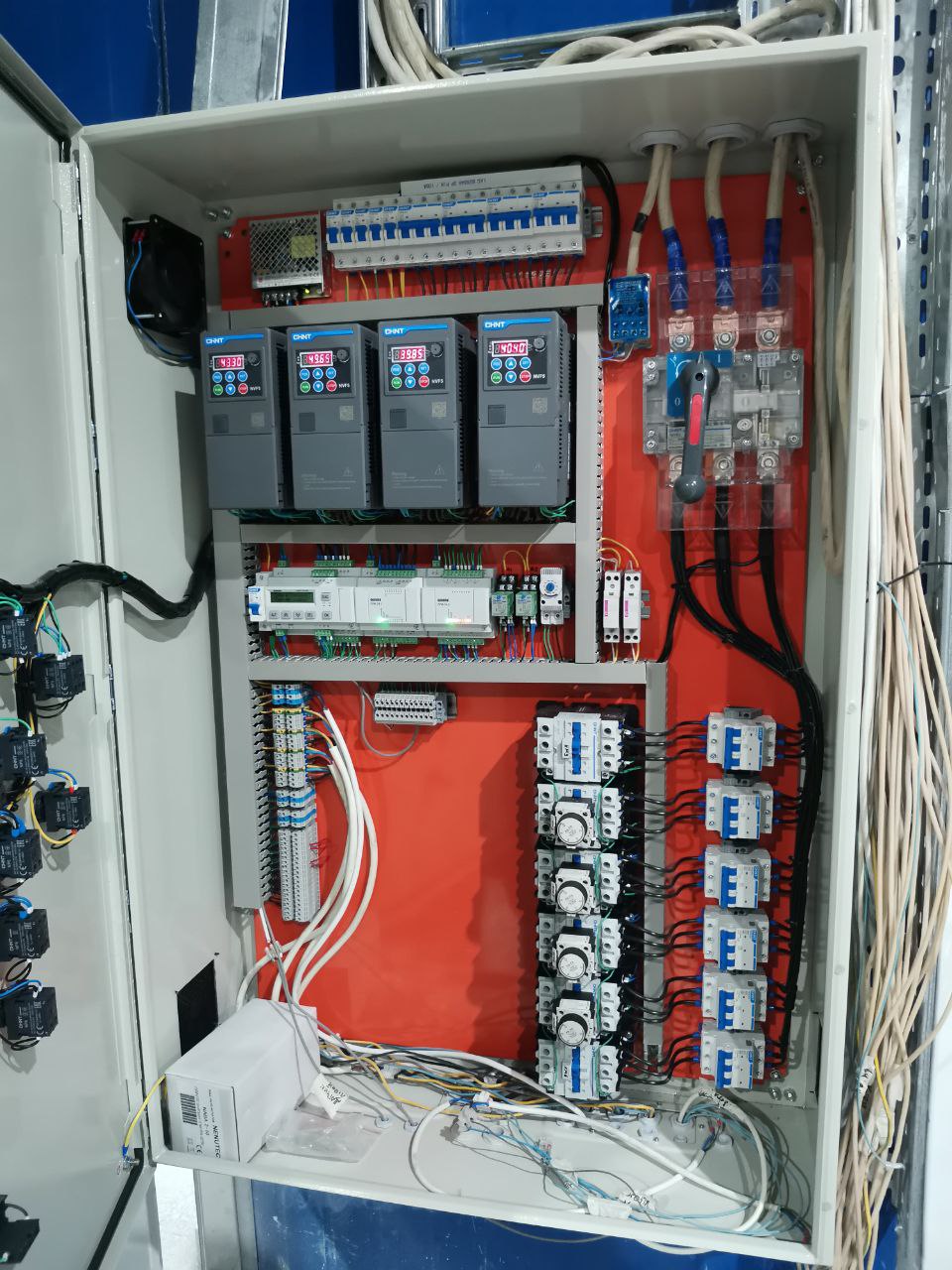

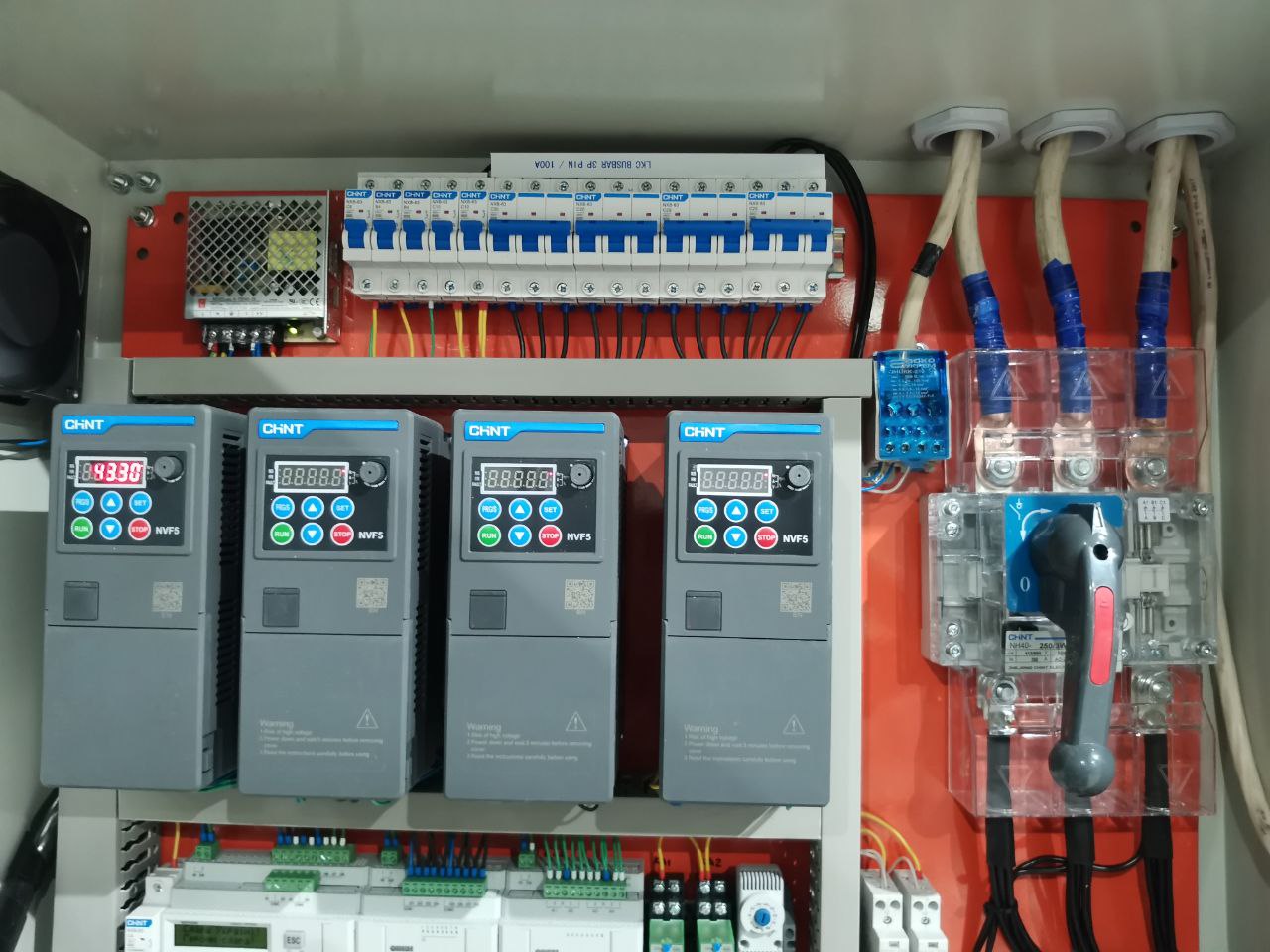

Щит собран для двух камер покраски. Для регулирования скорости асинхронных двигателей использовано четыре преобразователя частоты серии NVF5: два преобразователя регулируют скорость вентиляторов, нагнетающих воздух в камерах покраски, а два других – регулируют скорость вытяжных вентиляторов. Работа преобразователей контролируется ПЛК таким образом, чтобы в камерах всегда было избыточное давление – для предотвращения попадания пыли на деревянные детали или изделия, которые окрашиваются в камерах.

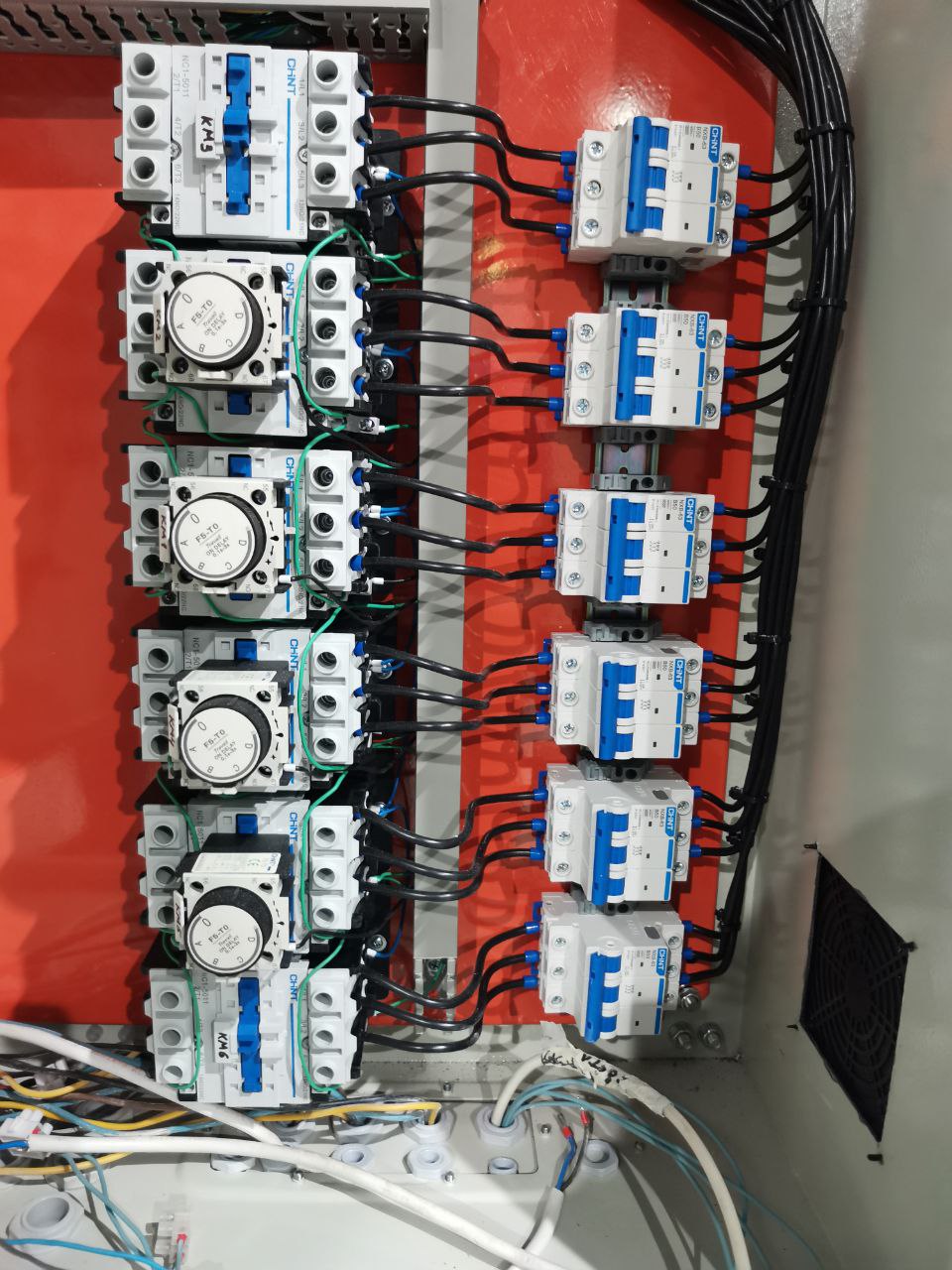

Кроме того, с помощью датчиков температуры, влажности и давления контролируется микроклимат и, соответственно, уже с помощью контакторов серии NC1 регулируется температура теплоносителя для подогрева воздуха перед подачей в камеры. Управление происходит в автоматическом режиме, однако возможен и ручной режим работы – панель управления выполнена с помощью кнопок серии NP8.

Для защиты электрических цепей установлены модульные автоматические выключатели серии NXB-63, а для отключения всей электроустановки и обеспечения видимого разрыва при обслуживании установлен выключатель нагрузки-разъединитель серии NH40.

Все элементы схемы смонтированы в металлический щит IP54 с монтажной платой серии NXW5.
