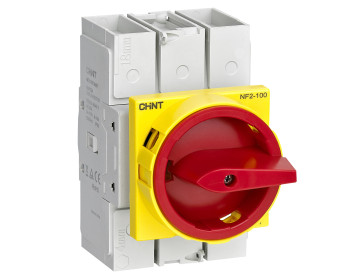

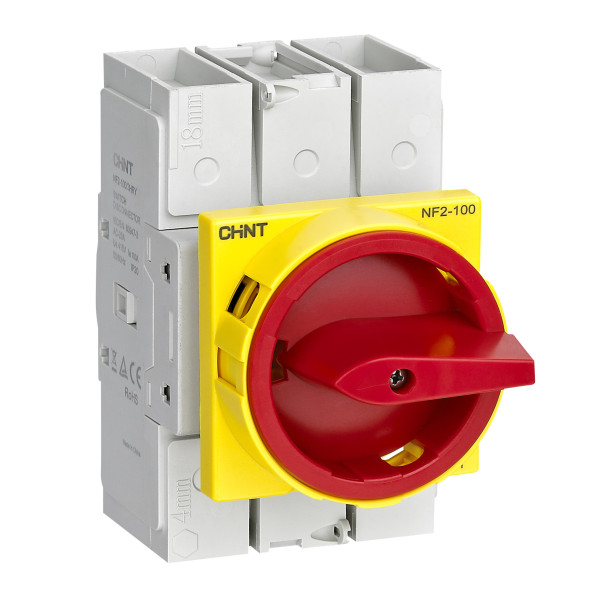

NF2-125/3HRY

* Зображення наведено для ознайомлення. Фактичний вигляд продукції може відрізнятися.

Опис:

Вимикачі навантаження серії NF2 (далі — вимикачі) призначені для використання в електричних колах змінного струму частотою 50/60 Гц з номінальною робочою напругою до 690 В та номінальним робочим струмом до 125 А.

Вимикачі відповідають вимогам стандарту IEC/EN 60947-3.

Сторінка з майстер-каталогу

Характеристики

Документи

Модель		NF2
Габарит		NF2-125
Номінальна ізоляційна напруга Ui (В)		800
Номінальна імпульсна витримувана напруга Uimp (кВ)		8
Умовний тепловий струм Ith (А)		125
Номінальний робочий струм Ie (А, AC-23A)	415 В	125
	500 В	100
	690 В	63
Номінальний короткочасний витримуваний струм Icw,1s (кА)		2.75
Номінальна здатність комутації короткого замикання Icm (кА)		3.9
Кількість полюсів		3P, 3P+N
Переріз провідників (мм²)		10~70
Момент затягування клем (Н·м)		3.5~4
Електричний ресурс (цикли)		2000
Механічний ресурс (цикли)		100000
Ступінь захисту		IP20, IP65 (з захисним кожухом)
