NF2-40 CHINT

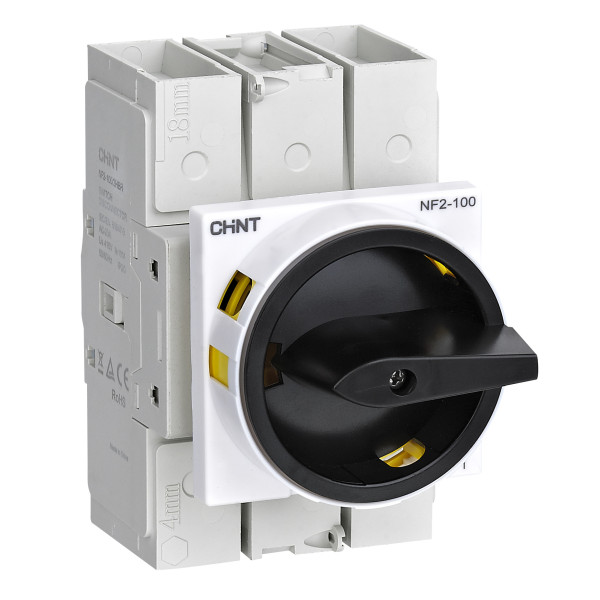

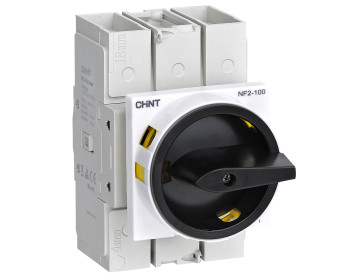

Вимикач навантаження NF2-40/3HBR на монтажну панель з чорною рукояткою з блокуванням

* Зображення наведено для ознайомлення. Фактичний вигляд продукції може відрізнятися.

Опис:

Вимикачі навантаження серії NF2 (далі — вимикачі) призначені для використання в електричних колах змінного струму частотою 50/60 Гц з номінальною робочою напругою до 690 В та номінальним робочим струмом до 125 А.

Вимикачі відповідають вимогам стандарту IEC/EN 60947-3.

Сторінка з майстер-каталогу

Характеристики

Документи

Модель		NF2
Габарит		NF2-40
Номінальна ізоляційна напруга Ui (В)		800
Номінальна імпульсна витримувана напруга Uimp (кВ)		8
Умовний тепловий струм Ith (А)		40
Номінальний робочий струм Ie (А, AC-23A)	415 В	40
	500 В	25
	690 В	25
Номінальний короткочасний витримуваний струм Icw,1s (кА)		1.26
Номінальна здатність комутації короткого замикання Icm (кА)		1.8
Кількість полюсів		3P, 3P+N
Переріз провідників (мм²)		1.5~16
Момент затягування клем (Н·м)		1.2~1.4
Електричний ресурс (цикли)		2000
Механічний ресурс (цикли)		100000
Ступінь захисту		IP20, IP65 (з захисним кожухом)
