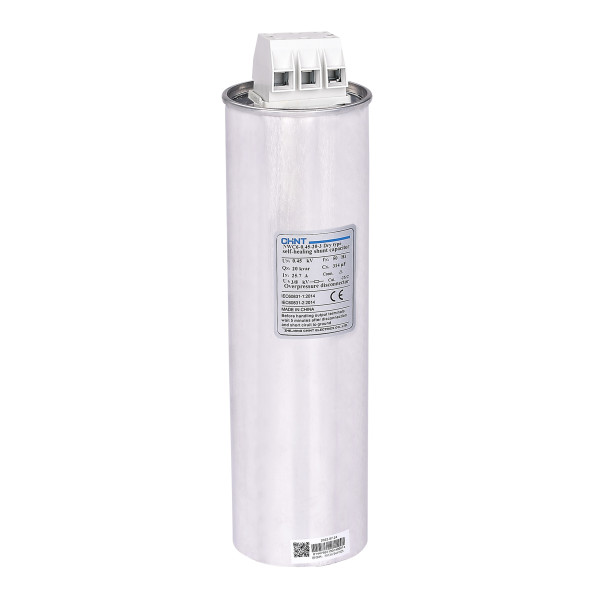

Сухі низьковольтні шунтуючі конденсатори з сухим діелектриком CHINT NWC6-0.525-10-3, АС525В, 10кВАр використовуються у пристроях компенсації реактивної потужності та призначені для компенсації коефіцієнта потужності індуктивних споживачів у мережах змінного струму частотою 50 Гц.
Конденсатори CHINT NWC6-0.525-10-3, АС525В, 10кВАр дозволяють:
- підвищити коефіцієнт потужності;
- зменшити втрати на лінії;
- поліпшити якість напруги.
Косинусні конденсатори CHINT NWC6-0.525-10-3, АС525В, 10кВАр поставляються у трифазному виконанні на номінальну напругу 525 В. Конденсатори заповнені сухим вогнетривким матеріалом. Регламентуючий стандарт: IEC/EN 60831-1:2002
Технічні характеристики трифазних косинусних конденсаторів CHINT NWC6-0.525-10-3, АС525В, 10кВАр.
| Відповідність стандартам: | IEC/EN 60831-1:2002 |
| Номінальна напруга, кВ: | 0.525 |
| Номінальна частота, Гц: | 50 |
| Номінальна реактивна потужність, кВАр: | 10 |
| Номінальна ємність, мкФ: | 115 |
| Номінальний струм, А: | 11.0 |
| Кількість полюсів: | 3 |
| Габаритні розміри ГхВ, мм: | Ф76х240 |
Нормальні робочі умови та вимоги до
монтажу трифазних конденсаторів CHINT серії NWC6.
1. Температура навколишнього середовища:
-25°С...+50°С.
2. Відносна вологість: ≤50% при 40°С; ≤90% при
20°С.
3. Висота над рівнем моря: ≤2000 м.
4. Характеристики навколишнього середовища: не
повинна містити небезпечних газів і пари, провідного або вибухонебезпечного
пилу. Не допускається високий рівень механічних вібрацій.
Основні технічні параметри та характеристики
трифазних конденсаторів CHINT серії NWC6.
|
Технічні параметри |
Значення параметрів |
|
Номінальна напруга: |
0,23 кВ; 0,4 кВ; 0,45 кВ; 0,525 кВ |
|
Номінальна частота: |
50 Гц или 60 Гц |
|
Номінальна ємність: |
5 ... 30 кВАр |
|
Відхилення за ємністю: |
-5% ... +10%; співвідношення мінімальної та максимальної
ємності, виміряної між двома вихідними контактами трифазного конденсатора, не
має перевищувати 1,08 |
|
Тангенс кута втрат tg 8: |
менше 0,0012 при напрузі номінальної
частоти |
|
Витримувана напруга: |
між електродами: частота живлення 2,15
UN, 2 с; контакт-корпус: частота живлення 3,6 кВ, 5 с. |
|
Максимально допустима перенапруга: |
1,1 UN; не більше 8 год кожні 24 год |
|
Максимально допустимий струм: |
1.3 IN |
|
Характеристика саморозрядки: |
якщо до конденсатора прикласти постійну
напругу, що дорівнює V2 UN, а потім відключити її, через 3 хвилини залишкова
напруга знизиться до 75 В або нижче |
Вибір трифазного конденсатора CHINT серії
NWC6.
|
Напруга мережі |
Номінальна напруга конденсатора |
Частота мережі |
|
127/220 |
0.23/0.25 |
Використовуйте 0,25 кВ, 50 Гц чи замовляйте
виріб на 60 Гц |
|
220/380 |
0.4/0.45/0.525 |
Використовуйте 0,45 кВ, 50 Гц чи замовляйте
виріб на 60 Гц |
Контакти трифазного конденсатора CHINT серії NWC6
та провідники мають бути надійно з'єднані. Провідність провідників повинна у
1,43 рази перевищувати номінальний струм конденсатора.
|
Номинальное напряжение |
Диапазон емкости |
Сечение провода |
|
0.4, 0.45 |
≤ 10 |
4.0 |
|
0.4, 0.45 |
12~20 |
6.0 |
|
0.4, 0.45 |
24~30 |
10.0 |
Основні моделі трифазних конденсаторів
CHINT серії NWC6 та характеристики виробів.
|
Номер моделі |
Артикул |
Номінальна напруга, кВ |
Номінальна частота, Гц |
Реактивна потужність, кВАр |
Номінальна ємність, мкФ |
Номінальний струм, А |
Габаритні розміри ГхВ, мм |
|
NWC6-0.4-25-3, АС400В,
25кВАр |
799030 |
0.4 |
50 |
25 |
497 |
36.1 |
Ф96х290 |
|
NWC6-0.4-20-3, АС400В,
20кВАр |
799029 |
0.4 |
50 |
20 |
398 |
28.9 |
Ф86х290 |
|
NWC6-0.4-15-3, АС400В,
15кВАр |
799026 |
0.4 |
50 |
15 |
298 |
21.7 |
Ф76х290 |
|
NWC6-0.4-16-3, АС400В,
16кВАр |
799027 |
0.4 |
50 |
16 |
318 |
23.1 |
Ф76х290 |
|
NWC6-0.4-10-3, АС400В,
10кВАр |
799025 |
0.4 |
50 |
10 |
199 |
14.4 |
Ф76х240 |
|
NWC6-0.4-7.5-3, АС400В,
7.5кВАр |
799024 |
0.4 |
50 |
7.5 |
149 |
10.8 |
Ф76х180 |
|
NWC6-0.4-5-3, АС400В,
5кВАр |
799023 |
0.4 |
50 |
5 |
99 |
7.2 |
Ф76х180 |
|
NWC6-0.4-30-3, АС400В,
30кВАр |
799031 |
0.4 |
50 |
30 |
597 |
43.3 |
Ф106х290 |
|
NWC6-0.4-18-3, АС400В,
18кВАр |
799028 |
0.4 |
50 |
18 |
|
|
|
|
NWC6-0.45-25-3, АС450В,
25кВАр |
799037 |
0.45 |
50 |
25 |
393 |
32.1 |
Ф96х290 |
|
NWC6-0.45-20-3, АС450В,
20кВАр |
799036 |
0.45 |
50 |
20 |
314 |
25.7 |
Ф86х290 |
|
NWC6-0.45-15-3, АС450В,
15кВАр |
799035 |
0.45 |
50 |
15 |
236 |
19.2 |
Ф76х290 |
|
NWC6-0.45-10-3, АС450В,
10кВАр |
799034 |
0.45 |
50 |
10 |
157 |
12.8 |
Ф76х240 |
|
NWC6-0.45-5-3, АС450В,
5кВАр |
799032 |
0.45 |
50 |
5 |
79 |
6.4 |
Ф76х180 |
|
NWC6-0.45-7.5-3, АС450В,
7.5кВАр |
799033 |
0.45 |
50 |
7.5 |
118 |
9.6 |
Ф76х180 |
|
NWC6-0.45-30-3, АС450В,
30кВАр |
799038 |
0.45 |
50 |
30 |
472 |
38.5 |
Ф106х290 |
|
NWC6-0.525-25-3, АС525В,
25кВАр |
799044 |
0.525 |
50 |
25 |
289 |
27.5 |
Ф96х290 |
|
NWC6-0.525-20-3, АС525В,
20кВАр |
799043 |
0.525 |
50 |
20 |
231 |
22.0 |
Ф86х290 |
|
NWC6-0.525-15-3, АС525В,
15кВАр |
799042 |
0.525 |
50 |
15 |
173 |
16.5 |
Ф76х290 |
|
NWC6-0.525-10-3, АС525В,
10кВАр |
799041 |
0.525 |
50 |
10 |
115 |
11.0 |
Ф76х240 |
|
NWC6-0.525-5-3, АС525В,
5кВАр |
799039 |
0.525 |
50 |
5 |
58 |
5.5 |
Ф76х180 |
|
NWC6-0.525-7.5-3, АС525В,
7.5кВАр |
799040 |
0.525 |
50 |
7.5 |
87 |
8.2 |
Ф76х180 |
|
NWC6-0.525-30-3, АС525В,
30кВАр |
799045 |
0.525 |
50 |
30 |
346 |
33.0 |
Ф106х290 |
