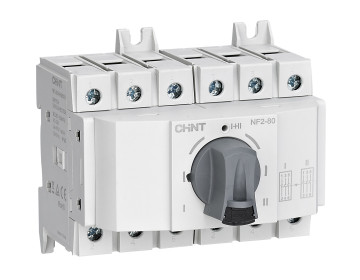

NF2-63/HHRIM32

* Зображення наведено для ознайомлення. Фактичний вигляд продукції може відрізнятися.

Опис:

Вимикачі навантаження серії NF2 (далі — вимикачі) призначені для використання в електричних колах змінного струму частотою 50/60 Гц з номінальною робочою напругою до 690 В та номінальним робочим струмом до 125 А.

Вимикачі відповідають вимогам стандарту IEC/EN 60947-3.

Сторінка з майстер-каталогу

Характеристики

Документи

Модель		NF2-HH (механічне з’єднання)
Специфікація		IM32 – механічний блокувальний механізм: використовується для перетворення 3/4 полюсів
Номінальна напруга ізоляції Ui (В)		800
Номінальна імпульсна витримувана напруга Uimp (кВ)		8
Умовний тепловий струм Ith (A)		63
Номінальний робочий струм Ie (A, AC-23A)	415V	63
	500V	63
	690В	40
Номінальний короткочасний витримуваний струм Icw, 1с (кА)		1,5
Кількість полюсів		6, 8
Переріз провідників ( мм²)		2,5 ~ 35
Момент затягування гвинтів клем (Н·м)		2,5 ~ 2,8
Електричний ресурс (кількість циклів)		2000
Механічний ресурс (кількість циклів)		100000
