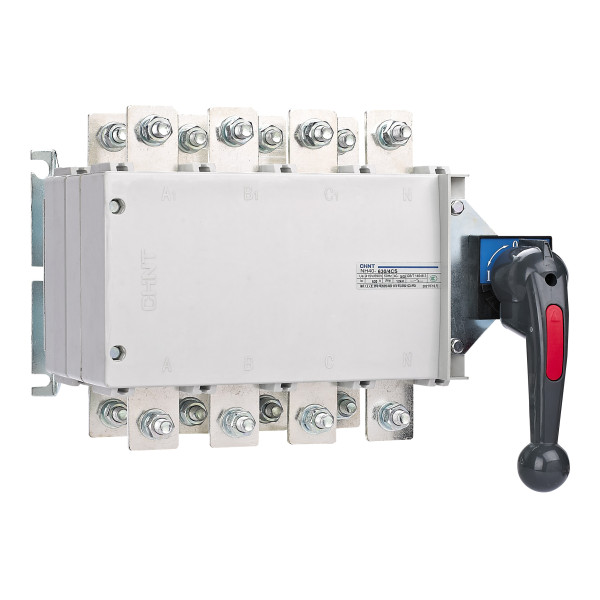

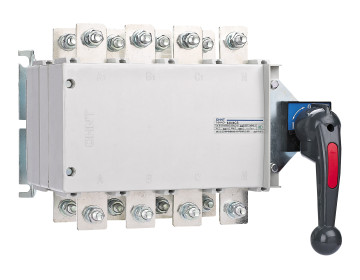

Перемикач навантаження NH40-630/4CS I-0-II стандартна рукоятка Артикул: 393355
Опис:

Перемикачі навантаження NH40 призначені для комутації силових електричних ланцюгів змінного струму номінальною напругою до 690 В номінальної частоти 50 Гц та постійного струму на номінальну напругу до 440 В.

Перемикачі навантаження NH40 встановлюються у розподільчі шафи, ящики управління, ВРУ житлових та промислових будівель. Не призначені для зовнішнього використання.

Характеристики
Документи

ПараметриЗначення
Умовний тепловий струм Ith, А630
Номінальна напруга ізоляції Ui, В800
Електрична міцність ізоляції, В6200
Номінальна імпульсна напруга, що витримується Uimp, кВ12

Номінальний робочий струм Iе, А
380 ВАС-21 (DC-21, 220 B)630
АС-22 (DC-22, 220 B)630
АС-23 (DC-23, 220 B)630
660 ВАС-21 (DC-21, 440 B)500
AС-22 (DC-22, 440 B)315
AС-23 (DC-23, 440 B)200
Номінальна потужність за AC-23, кВт
400 В315
690 В185
Номінальний короткочасний витримуючий струм Icw', кА400 В25
Номінальна максимальна
увімкн. здатність I
cm', А
400 В6300
Номінальна максимальна вимк. здатність Icn', А5040
Ступінь захистуIP00
Механічна зносостійкість, циклів12000
Електрична зносостійкість при 400 В, циклів1000
Робоче зусилля для органу управління, Н65~100
