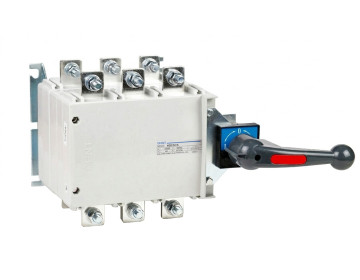

Перемикач навантаження NH40-400/3CS I-0-II стандартна рукоятка Артикул: 393375
Опис:

Перемикачі навантаження NH40 призначені для комутації силових електричних ланцюгів змінного струму номінальною напругою до 690 В номінальної частоти 50 Гц та постійного струму на номінальну напругу до 440 В.

Перемикачі навантаження NH40 встановлюються у розподільчі шафи, ящики управління, ВРУ житлових та промислових будівель. Не призначені для зовнішнього використання.

Характеристики
Документи

ПараметриЗначення
Умовний тепловий струм Ith, А400
Номінальна напруга ізоляції Ui, В800
Електрична міцність ізоляції, В6200
Номінальна імпульсна напруга, що витримується Uimp, кВ12

Номінальний робочий струм Iе, А
380 ВАС-21 (DC-21, 220 B)400
АС-22 (DC-22, 220 B)400
АС-23 (DC-23, 220 B)400
660 ВАС-21 (DC-21, 440 B)400
AС-22 (DC-22, 440 B)250
AС-23 (DC-23, 440 B)160
Номінальна потужність за AC-23, кВт
400 В220
690 В185
Номінальний короткочасний витримуючий струм Icw', кА400 В20
Номінальна максимальна
увімкн. здатність I
cm', А
400 В4000
Номінальна максимальна вимк. здатність Icn', А3200
Ступінь захистуIP00
Механічна зносостійкість, циклів12000
Електрична зносостійкість при 400 В, циклів1000
Робоче зусилля для органу управління, Н65~100
