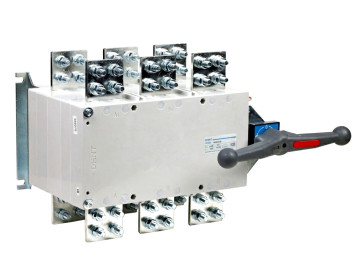

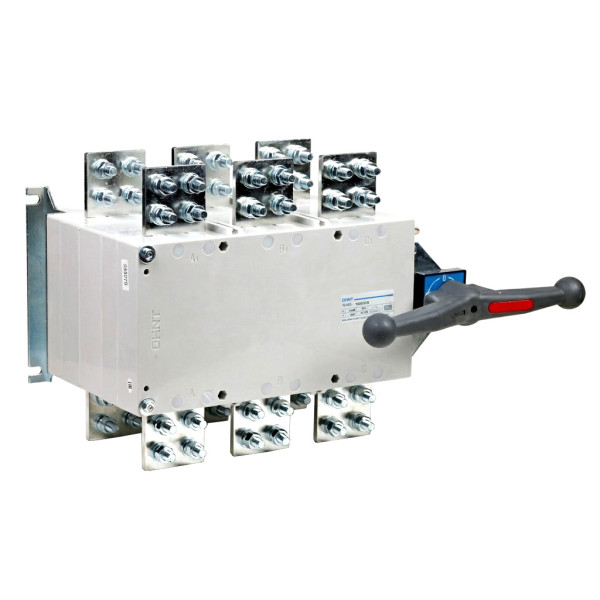

Перемикач навантаження NH40-2500/3CS I-0-II стандартна рукоятка Артикул: 393381
Опис:

Перемикачі навантаження NH40 призначені для комутації силових електричних ланцюгів змінного струму номінальною напругою до 690 В номінальної частоти 50 Гц та постійного струму на номінальну напругу до 440 В.

Перемикачі навантаження NH40 встановлюються у розподільчі шафи, ящики управління, ВРУ житлових та промислових будівель. Не призначені для зовнішнього використання.

Характеристики
Документи

Умовний тепловий струм Ith, А2500
Номінальна напруга ізоляції Ui, В800
Електрична міцність ізоляції, В6200
Номінальна імпульсна напруга, що витримується Uimp, кВ12

Номінальний робочий струм Iе, А
380 ВАС-21 (DC-21, 220 B)2500
АС-22 (DC-22, 220 B)2500
АС-23 (DC-23, 220 B)1000
660 ВАС-21 (DC-21, 440 B)1600
AС-22 (DC-22, 440 B)1000
AС-23 (DC-23, 440 B)500
Номінальна потужність за AC-23, кВт
400 В450
690 В475
Номінальний короткочасний витримуючий струм Icw', кА400 В50
Номінальна максимальна
увімкн. здатність I
cm', А
400 В7500
Номінальна максимальна вимк. здатність Icn', А7500
Ступінь захистуIP00
Механічна зносостійкість, циклів2500
Електрична зносостійкість при 400 В, циклів200
Робоче зусилля для органу управління, Н200~300
