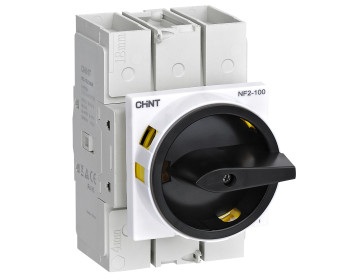

NF2-125/3HBR

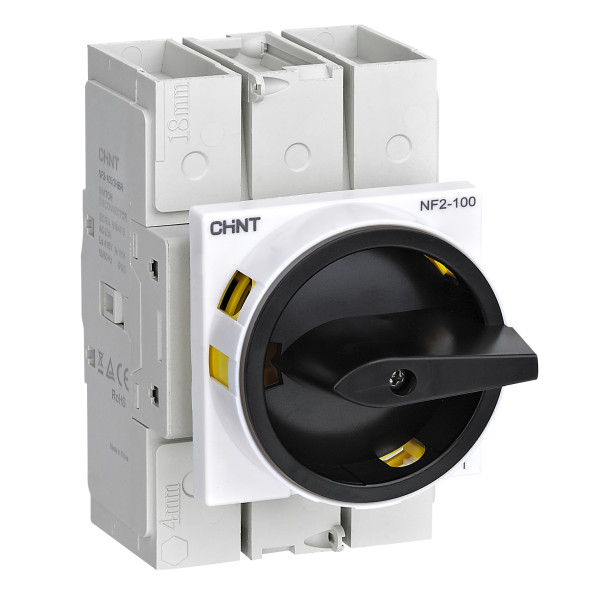

* Изображение приведено для ознакомления. Фактический вид продукции может отличаться.

Описание:

Выключатели нагрузки серии NF2 (далее — выключатели) предназначены для использования в электрических цепях переменного тока частотой 50/60 Гц с номинальным рабочим напряжением до 690 В и номинальным рабочим током до 125 А.

Выключатели соответствуют требованиям стандарта IEC/EN 60947-3.

Страница из мастер-каталога

Характеристики

Документи

Модель		NF2
Габарит		NF2-125
Номинальное изоляционное напряжение Ui (В)		800
Номинальное импульсное выдерживаемое напряжение Uimp (кВ)		8
Условный тепловой ток Ith (А)		125
Номинальный рабочий ток Ie (А, AC-23A)	415 В	125
	500 В	100
	690 В	63
Номинальный кратковременно выдерживаемый ток Icw, 1 с (кА)		2.75
Номинальная коммутационная способность при коротком замыкании Icm (кА)		3.9
Количество полюсов		3P, 3P+N
Сечение проводников (мм²)		10~70
Момент затяжки клемм (Н·м)		3.5~4
Электрический ресурс (циклы)		2000
Механический ресурс (циклы)		100000
Степень защиты		IP20, IP65 (с защитным кожухом)
