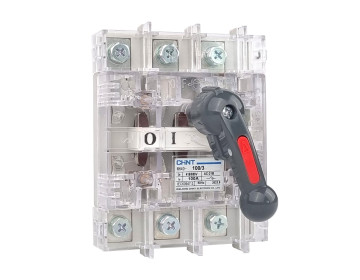

Рубильник NH40-40/3, 3P, 40А, стандартная рукоятка управления

* Изображение приведено для ознакомления. Фактический вид продукции может отличаться.

Описание:

Выключатели-разъединители типа NH40 предназначены для нечастых неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением до 440 В. Применяется в НКУ электропитания на подстанциях, в распределительных устройствах и на отдельных объектах. Выключатели-разъединители имеют механизм индикации и надежной фиксации положения.

Страница из мастер-каталога

Характеристики

Документи

Параметры			Значение
Условный тепловой ток Ith, А			40
Номинальное напряжение изоляции Ui, В			800
Электрическая прочность изоляции, В			6200
Импульсное выдерживаемое напряжение Uimp, кВ			6
Номинальный рабочий ток Iе,А	380 В	АС-21 (DC-21, 220 B)	40
		АС-22 (DC-22, 220 B)	40
		АС-23 (DC-23, 220 B)	40
	660 В	АС-21 (DC-21, 440 B)	40
		AС-22 (DC-22, 440 B)	40
		AС-23 (DC-23, 440 B)	40
Номинальная мощность по AC-23,кВт	400 В		18.5
	690 В		22
Номинальный кратковременно допустимый ток Icw', кА	400 В		5
Номинальная наибольшая включ. способность Icm', А	400 В		400
Номинальная наибольшая отключ. способность Icn', А			320
Cтепень защиты			IP00
Механическая износостойкость, циклов			12000
Электрическая износостойкость при 400 В, циклов			1000
Рабочее усилие для органа управления, Н			30~50
