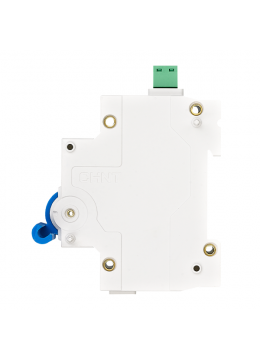

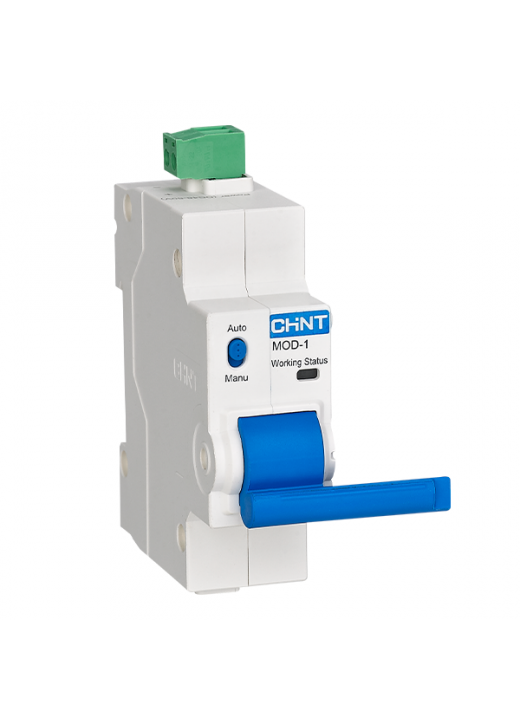

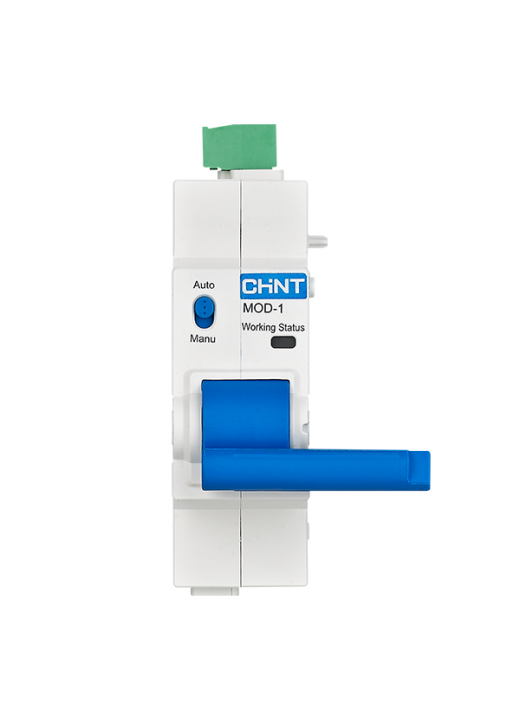

Электрический приводной механизм (моторный привод) серии CHINT MOD-1 разработан для организации дистанционного управления
нормальной работой модульных автоматических выключателей серии NXB-125 1P.
Мотор-привод CHINT MOD-1 позволяет
удаленно включать/выключать выключатель и передавать данные о состоянии
выключателя через протокол Modbus RS485.
Мотор-привод CHINT MOD-1 имеет широкий
спектр применений, например, в базовых станциях мобильной связи, промышленных
системах управления питанием, автоматизации и т.д.
Технические характеристики мотор-привода CHINT MOD-1 DC48-60V для NXB-125 1P.
| Диапазон рабочих температур, ℃ | -5...+40 |
| Относительная влажность | ≤50% при +40 ℃; ≤90% при +20 ℃ |
| Высота над уровнем моря, м | ≤2000 |
| Номинальное рабочее напряжение Ue, В | DC48-60 |
| Ширина, мм | 27 |
| Время срабатывания, с | выкл. ≤ 0,2; вкл. ≤ 0,5 (без учета задержки) |
| Монтаж | DIN- рейка |
| Механическая износостойкость, циклов | 10 000, 3 операции/мин |
| Напряжение изоляции, В | ≥500 В |
| Применение | дистанционный контроль, дистанционное включение/выключение |
| Функция передачи данных | RS485 Modbus протокол, скорость 9600 bbs, код адреса 1-247 |
| |
Работа светового индикатора CHINT MOD-1. Индикатор светится – нормальная работа; индикатор не светится – нет питания или переключатель [ручной/автоматический] находится в ручном режиме
[Ручное/автоматическое] управление CHINT MOD-1. Установите регулятор [ручной/автоматический] в автоматический режим работы,
для дистанционного управления; переведите регулятор [ручной/автоматический] в
ручной режим работы, для ручного вкл./выкл. выключателя
