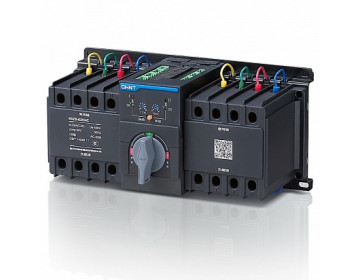

«Мини» АВР CHINT NXZB-63H/4C 50A D50 на базе модульных
автоматических выключателей серии NXB – альтернатива классическим решениям для
построения АВР на контакторах.
Главная задача «мини» АВР CHINT NXZB-63H/4C 50A D50 состоит в бесперебойном электропитании ответственных потребителей в системах
гарантированного электроснабжения.
CHINT NXZB-63H/4C 50A D50 обеспечивают автоматическое переключение
потребителя на резервный источник электроснабжения при отключении основного.
Устройство CHINT NXZB-63H/4C 50A D50 отличается
компактными габаритами:
– экономит место в распределительном щите;
– требует меньше времени на обвязку силовыми и
контрольными цепями;
– встроенный контроллер работы АВР.
При проведении планово-профилактических работ АВР
CHINT NXZB-63H/4C 50A D50 может быть зафиксирован навесным замком в положении «отключено»,
что повышает уровень электробезопасности обслуживающего персонала.
Технические характеристики АВР СHINT NXZB-63H/4C 50A D50.
| Типоразмер | 63 |
| Количество полюсов | 4P |
| Номинальный ток ln, А | 50 |
| Характеристика срабатывания | D |
| Тип установленных выключателей | NXB-63H |
| Тип контроллера | микропроцессорный |
| Функция обмена данными | - |
| Тип монтажа контроллера | встроенный |
| Отключающая способность токов КЗ, кА | 10 |
| Номинальное рабочее напряжение Uе, В | 400/415, 50 Гц |
| Номинальное напряжение изоляции Ui, B | AC 500 |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Категория применения | AC-33iB |
| Номинальная наибольшая отключающая способность при КЗ lcm, кА | 17 |
| Номинальная отключающая способность при КЗ lcu, кА | 10 |
| Электрическая износостойкость, циклов | 3000 |
| Механическая износостойкость, циклов | 10000 |
| Рабочее время переключения контактов, с | 1,4 |
| Номинальное напряжение в цепи управления (напряжение питания) Us, B | 230, 50 Гц |
| Диапазон напряжения управления Ue | 85-110% |
| Габаритные размеры ШхВхГ, мм | 248х125х130 |
| Соответствие стандартам | IEC/EN 60947-6-1 |
