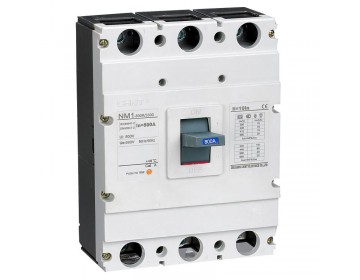

Авт. выключатель NM1-800H/3300 630A

* Изображение приведено для ознакомления. Фактический вид продукции может отличаться.

Описание:

Автоматические выключатели NM1 предназначены для защиты электрических цепей от длительных перегрузок и токов короткого замыкания, а также для оперативного включения и отключения участков электрических цепей переменного тока частотой 50-60 Гц напряжением до 660 В. Выключатели выпускаются трех типов с индексами: S - обычные, H - с повышенной предельной коммутационной способностью и R - с токоограничением.

Страница из мастер-каталога

Характеристики

Документи

Тип выключателя	Число полюсов	Типоразмер	Номинальный ток расцепителей тока, А	Номинальное рабочее напряжение, Uнр, В	Номинальное напряжение изоляции Ui, В	Номинальная предельная отключающая способность Icu кА	Номинальная рабочая отключающая способность Ics кА	Масса, кг
Тип выключателя	Число полюсов	Типоразмер	Номинальный ток расцепителей тока, А	Номинальное рабочее напряжение, Uнр, В	Номинальное напряжение изоляции Ui, В	При 400/690 В	При 400/690 В	кг
NM1-63S	2, 3	63	16, 20, 32, 40, 50, 63	400	500	1/-	7,5/-	0,96
NM1-63H	3, 4	63	16, 20, 32, 40, 50, 63	400	500	35/-	17,5/-	1,1
NM1-125S	2, 3, 4	125	32, 40, 50, 63, 80, 100, 125	690	800	25/3	12,5/1,5	1,38
NM1-125H	2, 3, 4	125	32, 40, 50, 63, 80, 100, 125	690	800	50/8	25/4	1,65
NM1-125R	2, 3, 4	125	32, 40, 50, 63, 80, 100, 125	690	800	65/10	32,5/5	1,65
NM1-250S	2, 3, 4	250	100, 125, 160, 180, 200, 225, 250	690	800	25/5	12,5/2,5	2,1
NM1-250H	2, 3, 4	250	100, 125, 160, 180, 200, 225, 250	690	800	50/8	25/4	2,6
NM1-250R	2, 3, 4	250	100, 125, 160, 180, 200, 225, 250	690	800	65/10	32,5/5	2,6
NM1-400S	2, 3, 4	400	225, 250, 315, 350, 400	690	800	35/10	17,5/5	5,75
NM1-400H	2, 3, 4	400	225, 250, 315, 350, 400	690	800	50/12	25/6	5,83
NM1-400R	2, 3, 4	400	225, 250, 315, 350, 400	690	800	70/15	35/10	5,83
NM1-630S	3, 4	630	400, 500, 630	690	800	35/12	17,5/5	7,75
NM1-630H	3, 4	630	400, 500, 630	690	800	50/10	25/5	8
NM1-630R	3, 4	630	400, 500, 630	690	800	70/15	35/7,5	9,5
NM1-800H	3, 4	800	630, 700, 800	690	800	60/20	30/10	9,5
NM1-800R	3	800	630, 700, 800	690	800	70/20	35/10	9,5
NM1-1250H	3	1250	800, 900, 1000, 1250	690	800	65/20	32,5/10	24
Примечания. Вес указан для 3-х полюсных выключателей
Температура окружающей среды для выключателей NM1: -5…+70°С
Вес указан для 3-х полюсных выключателей
