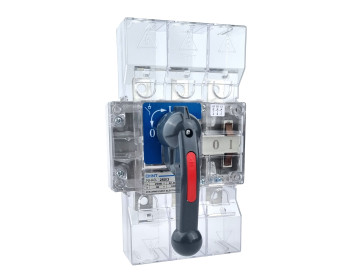

Рубильник NH40-200/3, 3P, 200А, стандартная рукоятка управления Артикул: 393263
Описание:

Выключатели-разъединители типа NH40 предназначены для нечастых неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением до 440 В. Применяется в НКУ электропитания на подстанциях, в распределительных устройствах и на отдельных объектах. Выключатели-разъединители имеют механизм индикации и надежной фиксации положения.

Характеристики
Документи

ПараметрыЗначение
Условный тепловой ток Ith, А2500
Номинальное напряжение изоляции Ui, В800
Электрическая прочность изоляции, В6200
Импульсное выдерживаемое напряжение Uimp, кВ8
Номинальный рабочий ток Iе,А
380 ВАС-21 (DC-21, 220 B)200
АС-22 (DC-22, 220 B)200
АС-23 (DC-23, 220 B)200
660 ВАС-21 (DC-21, 440 B)200
AС-22 (DC-22, 440 B)160
AС-23 (DC-23, 440 B)70
Номинальная мощность по AC-23,кВт
400 В100
690 В90
Номинальный кратковременно допустимый ток Icw', кА400 В12
Номинальная наибольшая
включ. способность I
cm', А
400 В2000
Номинальная наибольшая отключ. способность Icn', А1600
Cтепень защитыIP00
Механическая износостойкость, циклов12000
Электрическая износостойкость при 400 В, циклов1000
Рабочее усилие для органа управления, Н40~60
